در هر ساختمان، جعبه فیوز نقش قلب سیستم برقرسانی را ایفا میکند؛ جایی که ایمنی، نظم و کنترل مدارهای الکتریکی در آن متمرکز شده است. اگرچه جعبه فیوز در نگاه اول یک تجهیز ساده به نظر میرسد، اما انتخاب صحیح، نصب اصولی و آشنایی با نکات کلیدی آن میتواند از بروز خطرات جدی مانند اتصال کوتاه، آتشسوزی و آسیب به تجهیزات برقی جلوگیری کند.
در این مقاله با عنوان «جعبه فیوز چیست | آشنایی با نکات ضروری در رابطه با جعبه فیوز» به زبانی ساده و کاربردی، شما را با ساختار، عملکرد و نکات مهمی که باید درباره این جزء مهم سیستم برق ساختمان بدانید آشنا میکنیم تا هنگام خرید یا استفاده، انتخابی ایمن و آگاهانه داشته باشید.
جعبه فیوز چیست؟
جعبه فیوز یک محفظه ایمن و منظم برای نگهداری و مدیریت فیوزها و کلیدهای حفاظتی در سیستم برق ساختمان است. جعبه فیوز بهگونهای طراحی میشود که تمامی مسیرهای برقرسانی از آن عبور کرده و هر مدار توسط یک فیوز یا کلید مینیاتوری کنترل و محافظت شود.
وجود جعبه فیوز باعث میشود در صورت بروز اتصال کوتاه، اضافهبار یا هرگونه خطای برقی، مدار معیوب سریعاً قطع شده و از آسیب به تجهیزات و خطرات احتمالی جلوگیری شود. در واقع، جعبه فیوز نقطه مرکزی توزیع برق در واحدهای مسکونی، تجاری و صنعتی است که علاوهبر افزایش ایمنی، به نظمدهی و دسترسی آسانتر به مدارهای برق نیز کمک میکند.
دلیل اهمیت جعبه فیوز مینیاتوری چیست؟
جعبه فیوز به این دلیل اهمیت بالایی دارد که نقش آن تنها محدود به قرار دادن چند کلید یا فیوز در یک محفظه نیست؛ بلکه یک مرکز هوشمند برای مدیریت ایمنی برق ساختمان محسوب میشود.
جعبه فیوز با تفکیک دقیق مدارها، این امکان را میدهد که هر بخش از ساختمان بهصورت مستقل کنترل و در مواقع ضروری بدون اختلال در بخشهای دیگر خاموش شود.
وجود جعبه فیوز همچنین باعث میشود خطاهای الکتریکی بهجای پخش شدن در کل سیستم، در همان مدار دچار مشکل متوقف شوند و از گسترش خسارت جلوگیری شود. علاوهبر این، جعبه فیوز دسترسی به مدارها را سادهتر میکند و هنگام تعمیرات، ارتقا یا اضافه کردن تجهیزات جدید، روند کار را سریعتر و ایمنتر پیش میبرد.
درواقع اهمیت جعبه فیوز در این است که نظم، ایمنی و مدیریت قابلاعتماد برق یک ساختمان را تضمین میکند.

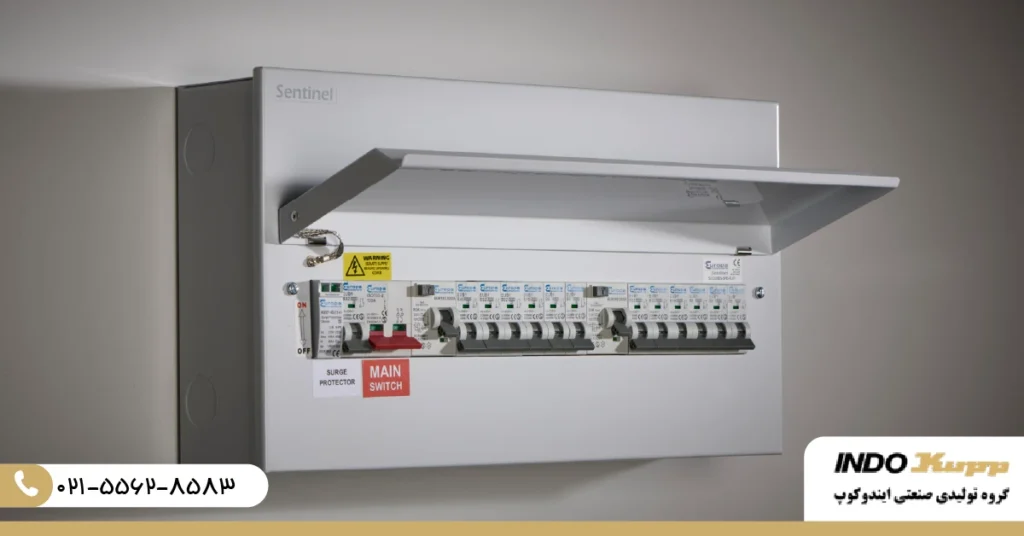

نحوه عملکرد جعبه فیوز چگونه است؟
جعبه فیوز با سازماندهی مسیرهای برق و کنترل هر مدار بهصورت جداگانه عمل میکند. زمانی که برق از ورودی اصلی وارد ساختمان میشود، ابتدا به جعبه فیوز منتقل شده و سپس از طریق کلیدها و فیوزهای نصبشده داخل آن، بین مدارهای مختلف توزیع میشود.
در جعبه فیوز هر مدار یک مسئولیت مشخص دارد؛ مثلاً روشنایی، پریزها یا لوازم خاص هرکدام فیوز جداگانه دارند. اگر در یکی از این مدارها جریان بیش از حد یا خطای الکتریکی رخ دهد، فیوز مربوطه داخل جعبه فیوز بلافاصله وارد عمل میشود و همان مسیر را قطع میکند.
به این ترتیب جعبه فیوز اجازه نمیدهد فشار یا اختلال یک مدار به کل سیستم منتقل شود. این سازوکار باعث میشود برق ساختمان همیشه در حالت کنترلشده و ایمن باقی بماند و مشکلات احتمالی قبل از تبدیل شدن به خطر، مهار شوند.

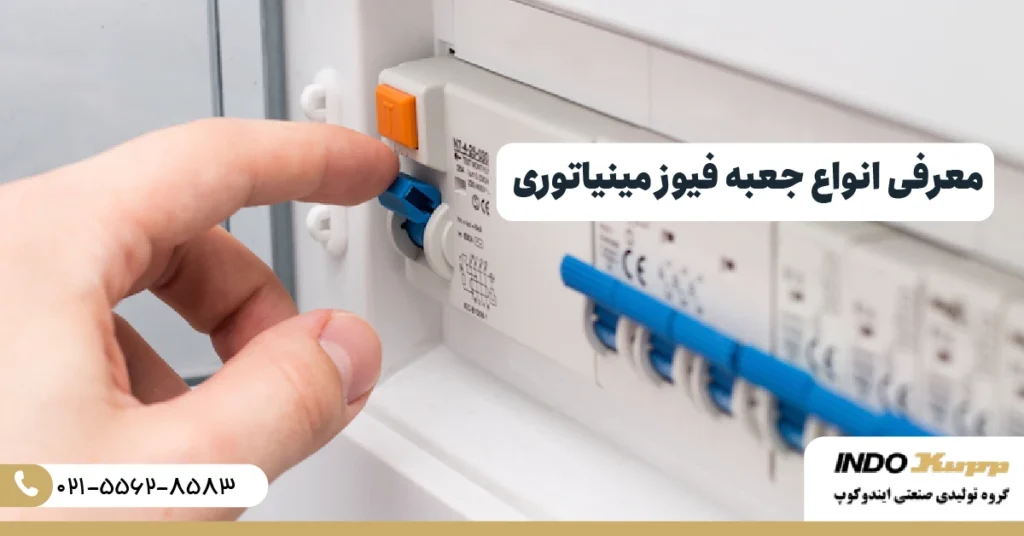

معرفی انواع جعبه فیوز مینیاتوری
جعبه فیوز مینیاتوری معمولاً بر اساس تعداد فیوز قابل نصب، نوع کاربرد و محل استفاده به چند نوع مختلف تقسیم میشود. هر نوع جعبه فیوز مینیاتوری طراحی و ظرفیت مشخصی دارد تا بتواند نیازهای الکتریکی ساختمانهای مسکونی، تجاری و صنعتی را پوشش دهد. در ادامه انواع اصلی جعبه فیوز مینیاتوری و توضیح اختصاصی هرکدام آورده شده است:
1️⃣ جعبه فیوز مینیاتوری تک فاز
این نوع جعبه فیوز مینیاتوری برای واحدهای مسکونی و فضاهای کوچک طراحی شده و معمولاً شامل چند فیوز محدود برای مدارهای روشنایی، پریزها و لوازم خانگی است. جعبه فیوز مینیاتوری تکفاز ساختار سادهتری دارد و بیشتر برای کاربردهای سبک مورد استفاده قرار میگیرد.
2️⃣ جعبه فیوز مینیاتوری سه فاز
جعبه فیوز مینیاتوری سهفاز برای محیطهایی که مصرف برق بالاتر و تجهیزات صنعتی یا تجاری در آن استفاده میشود مناسب است. در این نوع، توزیع برق با دقت بیشتری انجام میشود و فیوزهای سهفاز یا ترکیبی در آن قرار میگیرند. این جعبه فیوز مینیاتوری به دلیل تحمل بار بیشتر، مقاومت و ظرفیت بالاتری دارد.
3️⃣ جعبه فیوز مینیاتوری توکار
جعبه فیوز مینیاتوری توکار داخل دیوار نصب میشود و ظاهری کاملاً مرتب و یکدست ایجاد میکند. این نوع برای ساختمانهای نوساز بسیار پرکاربرد است و علاوهبر زیبایی ظاهری، فضای اشغالشده در محیط را به حداقل میرساند. جعبه فیوز در این حالت در برابر آسیبهای فیزیکی نیز محافظت بیشتری دارد.
4️⃣ جعبه فیوز مینیاتوری روکار
این مدل جعبه فیوز مینیاتوری روی دیوار نصب میشود و نصب آن نسبت به نوع توکار سادهتر است. در ساختمانهای قدیمی یا فضاهایی که امکان تخریب یا شیارزنی وجود ندارد، از جعبه فیوز مینیاتوری روکار استفاده میشود. این نوع دسترسی آسانتری برای تعمیر یا ارتقا فراهم میکند.
5️⃣ جعبه فیوز مینیاتوری ضدآب و مقاوم در برابر رطوبت
برای فضاهایی مثل پارکینگها، محیطهای صنعتی، کارگاهها یا مکانهایی با رطوبت بالا، از جعبه فیوز مینیاتوری ضدآب استفاده میشود. این جعبه فیوز دارای بدنه مقاوم، درزگیری استاندارد و محافظت بالا در برابر نفوذ آب و گردوغبار است.
6️⃣ جعبه فیوز مینیاتوری چند قسمتی (مدولار)
این نوع جعبه فیوز مینیاتوری امکان نصب تعداد زیادی فیوز را فراهم میکند و قابل توسعه است. در پروژههای بزرگ، برجها، سازمانها و مکانهایی که تعداد مدارهای برق زیاد است، از جعبه فیوز مدولار استفاده میشود تا هر مدار بهصورت جداگانه مدیریت شود.
مزایای جعبه فیوز مینیاتوری چیست؟
- افزایش ایمنی در مدارهای برق ساختمان
- واکنش سریع نسبت به اضافهبار و اتصال کوتاه
- توزیع منظم و دقیق برق بین مدارهای مختلف
- نصب و دسترسی آسان برای تعمیر یا تعویض فیوز
- اشغال فضای کم نسبت به تابلوهای بزرگتر
- قابلیت استفاده در انواع محیطهای مسکونی، تجاری و صنعتی
- کاهش احتمال آسیب به وسایل برقی
- امکان تفکیک مدارها و کنترل مستقل هر بخش
- طراحی استاندارد و سازگار با کلیدهای مینیاتوری مختلف
- دوام و مقاومت مناسب در برابر شرایط محیطی

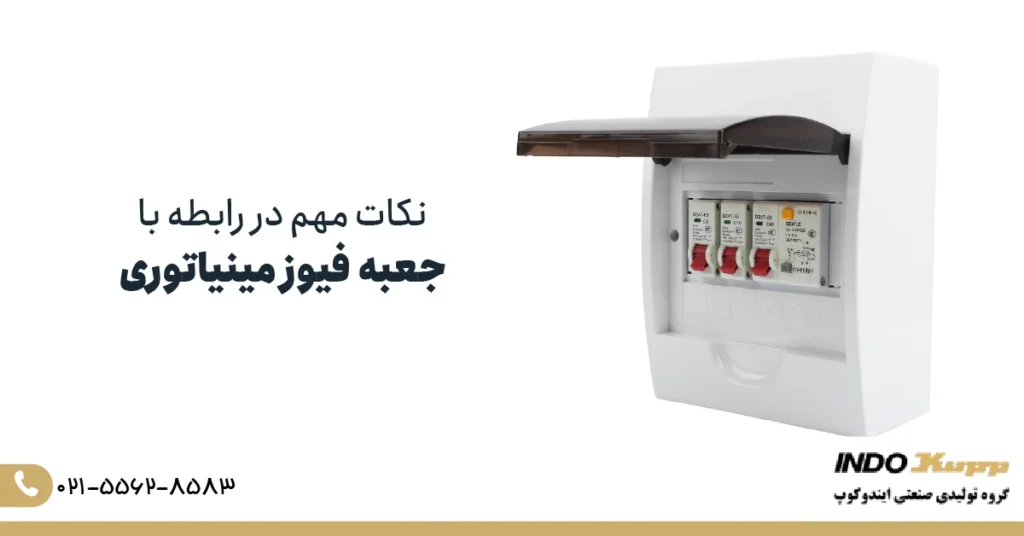

نکات مهم در رابطه با جعبه فیوز مینیاتوری
⚠️تعیین ظرفیت و تعداد ماژول (سایزبندی): قبل از تهیه جعبه فیوز باید تعداد فیوزها/ماژولهای لازم برای مدارهای فعلی و توسعهٔ آینده محاسبه شود. انتخاب جعبه فیوز با ماژولهای کافی باعث میشود در آینده مجبور به تعویض کامل نباشید.
⚠️انتخاب ردهی حفاظتی (Breaking Capacity / kA): کلیدهای مینیاتوری داخل جعبه فیوز باید دارای ظرفیت قطع مناسب (مثلاً 6kA، 10kA، یا بالاتر بسته به شبکه) باشند. انتخاب نامناسب ممکن است هنگام خطا کلید نتواند جریان خطا را قطع کند.
⚠️استانداردها و تطابق با مقررات محلی: حتماً جعبه فیوز و قطعات داخل آن مطابق استانداردهای ملی/بینالمللی (مثلاً IEC/EN یا مقررات کشور شما) و قواعد سازمان برق محلی باشند؛ گواهینامه و برچسب استاندارد را بررسی کنید.
⚠️انتخاب IP و مقاومت در برابر محیط: برای فضاهای مرطوب یا بیرونی از جعبه فیوز با درجه حفاظت IP مناسب (مثلاً IP54 یا بالاتر) استفاده کنید تا نفوذ گردوغبار و آب محدود شود.
⚠️نصب ریل DIN و کمربندهای نگهدارنده استاندارد: قطعات داخل جعبه فیوز معمولاً بر روی ریل DIN نصب میشوند؛ از کیفیت ریل و روش محکمکاری صحیح استفاده کنید تا ارتعاش و شل شدن قطعات رخ ندهد.
⚠️وجود شینههای نول و ارت مناسب و مجزا: جعبه فیوز باید دارای شینهٔ نول و شینهٔ ارت استاندارد و قابل دسترسی باشد؛ اتصال ارت باید کمترین مقاومت را داشته و به نقطه ارت اصلی ساختمان متصل شود.
⚠️تفکیک مدارها و گروهبندی منطقی: در جعبه فیوز مدارها طوری گروهبندی شوند که روشنایی، پریزها، موتورها، و تجهیزات حساس هرکدام در دستهٔ مشخصی باشند تا تعمیرات و عیبیابی ساده شود.
⚠️استفاده از RCD/RCBO برای حفاظت در برابر نشتی زمین: برای حفاظت از شوک الکتریکی و خطاهای نشت جریان، قرار دادن RCD یا RCBO در جعبه فیوز برای مدارهای مسکونی و ویژه (مثل آشپزخانه/حمام) ضروری است.
⚠️انتخاب کلید با مشخصهٔ منحنی مناسب (B/C/D): بسته به نوع بار (بارهای سلفی، موتوری یا مقاومتی) باید منحنی قطع کلیدها متناسب انتخاب شود تا قطع ناخواسته یا عدم قطع هنگام خطا پیش نیاید.
⚠️میزان جریان نامی صحیح برای هر مدار: جریان نامی کلیدها در جعبه فیوز باید مطابق قطر و نوع کابل، طول مسیر و بار واقعی تعیین شود تا از گرمشدن کابل و افت ولتاژ جلوگیری شود.
⚠️هماهنگی حفاظتی و سلکتیویتی (Selectivity): برای جلوگیری از قطع غیرضروری مدارهای بالا دستی، ترتیب و هماهنگی بین کلیدها در جعبه فیوز باید طوری انتخاب شود که فقط مدار آسیبدیده قطع شود نه کل شبکه.
⚠️حفاظت در برابر اضافهولتاژ (SPD / Surge Protector): نصب محافظ ولتاژ گذرا در جعبه فیوز بهویژه در مناطق مستعد صاعقه یا برای حفاظت تجهیزات الکترونیکی توصیه میشود.
⚠️تهویه و مدیریت گرما: اگر جعبه فیوز در محیط گرم یا بسته نصب میشود، باید مسیر تهویه یا فاصلهٔ کافی وجود داشته باشد چون گرمای تجمعی میتواند عمر قطعات را کاهش دهد.
⚠️انتخاب جنس بدنه و مقاومت خوردگی: در محیطهای صنعتی یا خورنده از جعبه فیوز با بدنهٔ فلزی پوششدار یا پلاستیک مقاوم استفاده کنید تا زنگزدگی و خوردگی ایجاد نشود.
⚠️ورود و خروج کابل گیلند و نوع اتصال کابل: محلهای ورودی کابل در جعبه فیوز باید مجهز به گلند یا غلاف مناسب برای جلوگیری از کشیدگی، نفوذ رطوبت و محافظت مکانیکی باشند.
جعبه فیوز مدرن
جعبه فیوز مدرن نسل جدیدی از تابلوهای توزیع برق است که با طراحی پیشرفتهتر، امکانات ایمنی بالاتر و ظاهر بهروزتر نسبت به مدلهای قدیمی تولید میشود. جعبه فیوز مدرن علاوهبر داشتن فضای کافی برای نصب کلیدهای مینیاتوری، RCD و تجهیزات حفاظتی، معمولاً دارای بدنه مقاوم، درب شفاف یا هوشمند، شینهبندی منظم و سیستم مدیریت کابل حرفهای است.
این نوع جعبه فیوز برای ساختمانهای نوساز، پروژههای لوکس و محیطهایی که ایمنی، زیبایی و استاندارد بودن اهمیت زیادی دارد مناسب است. استفاده از جعبه فیوز مدرن باعث افزایش سرعت عیبیابی، کاهش شلوغی کابلها و بهبود عملکرد کلی سیستم برق ساختمان میشود.
انواع جعبه فیوز برق ساختمان
- جعبه فیوز توکار
- جعبه فیوز روکار
- جعبه فیوز مینیاتوری
- فیوز فشنگی
- فیوز اتوماتیک
- فیوز مینیاتوری
- فیوز برق کمپکت
نتیجه گیری
در نهایت، جعبه فیوز بهعنوان یکی از حیاتیترین اجزای سیستم برقرسانی هر ساختمان شناخته میشود و نقش آن تنها محدود به نگهداری چند کلید یا فیوز نیست؛ بلکه یک مرکز ایمنی، مدیریت و کنترل دقیق جریان برق است. آشنایی با انواع جعبه فیوز، نحوه عملکرد آن، نکات مهم در انتخاب و نصب، و همچنین اصول نگهداری صحیح، به شما کمک میکند تا از بروز خطرات جدی مانند نشت جریان، اتصال کوتاه و آسیب به تجهیزات برقی جلوگیری کنید.
انتخاب یک جعبه فیوز استاندارد و مطمئن میتواند عمر تجهیزات الکتریکی را افزایش دهد، دسترسی به مدارها را سادهتر کند و سطح ایمنی ساختمان را بهطور چشمگیری بالا ببرد. با رعایت نکاتی که در این مقاله مطرح شد، میتوانید با اطمینان بیشتری نسبت به طراحی و بهکارگیری جعبه فیوز مناسب برای فضای خود اقدام کنید و یک سیستم برق پایدار، ایمن و قابل اعتماد داشته باشید.
