در دنیای تجهیزات الکتریکی، ایمنی و کنترل جریان برق از اهمیت ویژه‌ای برخوردار است. یکی از مهم‌ترین اجزایی که نقش اساسی در حفاظت مدارهای الکتریکی دارد، کلید مینیاتوری یا Miniature Circuit Breaker (MCB) است. این وسیله کوچک اما حیاتی، وظیفه دارد از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت کند تا از آسیب به تجهیزات و بروز خطرات احتمالی مانند آتش‌سوزی جلوگیری شود.
کلیدهای مینیاتوری امروزه در انواع مختلف و با کاربردهای گوناگون در سیستم‌های خانگی، تجاری و صنعتی مورد استفاده قرار می‌گیرند. در این مقاله از گروه صنعتی ایندوکوپ قصد داریم به زبانی ساده و کاربردی، به بررسی کامل این تجهیز بپردازیم از تعریف و نحوه عملکرد گرفته تا انواع، مزایا و نکات مهم در انتخاب آن.

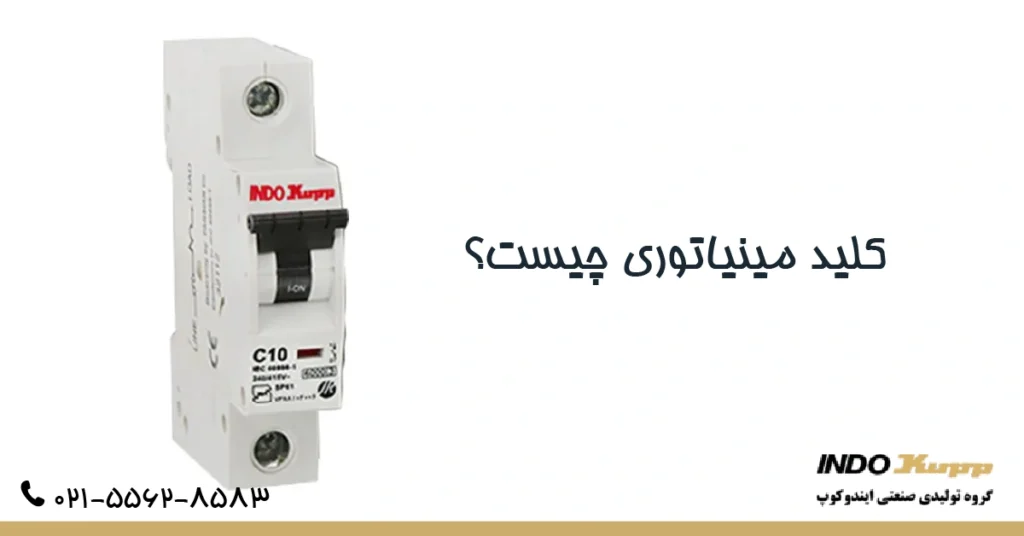

کلید مینیاتوری چیست؟
کلید مینیاتوری یکی از تجهیزات حفاظتی مدارهای الکتریکی است که برای جلوگیری از آسیب ناشی از اضافه‌بار یا اتصال کوتاه به کار می‌رود. کلید مینیاتوری با قطع خودکار جریان برق، از وسایل برقی و سیم‌کشی‌ها محافظت می‌کند. این نوع کلید در سیستم‌های خانگی، صنعتی و تجاری استفاده می‌شود و به‌دلیل عملکرد سریع، ایمنی بالا و طول عمر زیاد، یکی از مهم‌ترین اجزای تابلوهای برق محسوب می‌شود.
کلید مینیاتوری چه کاربردی دارد؟
کلید مینیاتوری به عنوان یکی از مهم‌ترین تجهیزات حفاظتی در مدارهای الکتریکی، وظیفه دارد از مدار در برابر اتصال کوتاه و افزایش بیش از حد جریان برق (اضافه‌بار) محافظت کند. در واقع، کلید مینیاتوری زمانی وارد عمل می‌شود که جریان عبوری از حد مجاز فراتر رود و با قطع خودکار مدار، از آسیب به سیم‌کشی، تجهیزات و وسایل برقی جلوگیری می‌کند.
کاربرد کلید مینیاتوری فقط محدود به منازل نیست؛ در ساختمان‌های تجاری، کارگاه‌ها، کارخانه‌ها، تابلوهای برق صنعتی و حتی سیستم‌های روشنایی نیز از آن استفاده می‌شود. استفاده از کلید مینیاتوری باعث افزایش ایمنی سیستم برق، کاهش خطر آتش‌سوزی، جلوگیری از سوختن تجهیزات و کنترل بهتر جریان برق در مدار می‌شود.
به طور خلاصه، کلید مینیاتوری ابزاری ضروری برای حفاظت از مدارهای الکتریکی است که با عملکرد دقیق و سریع خود، نقش حیاتی در حفظ امنیت و پایداری شبکه برق ایفا می‌کند.

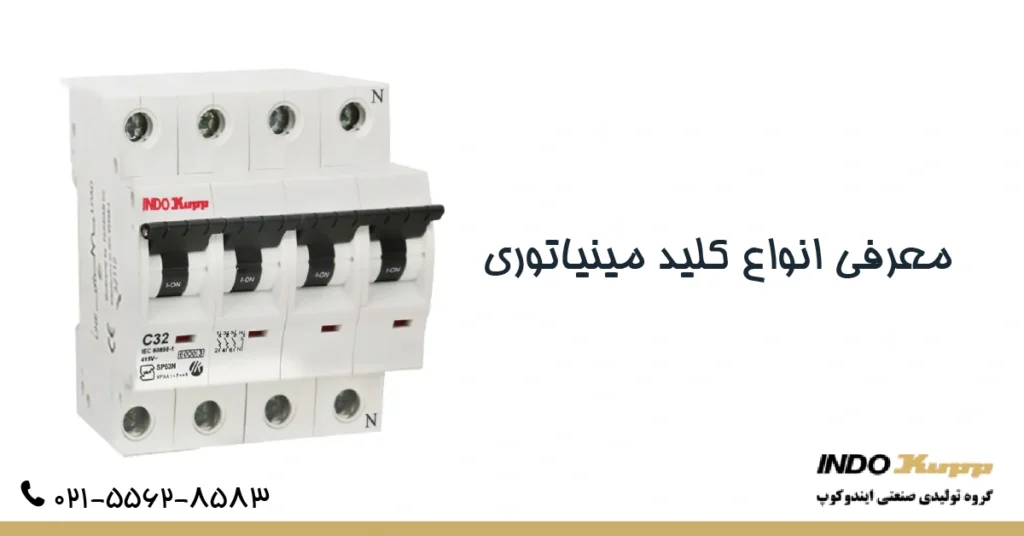

معرفی انواع کلید مینیاتوری
کلید مینیاتوری بر اساس نوع کاربرد و ویژگی‌های عملکردی، به چند مدل مختلف تقسیم می‌شود. هر نوع کلید مینیاتوری برای شرایط خاصی از جریان و بار الکتریکی طراحی شده است تا حفاظت دقیق‌تری از مدار فراهم کند. در ادامه، انواع کلید مینیاتوری را به‌صورت موردی معرفی می‌کنیم:
کلید مینیاتوری نوع B
این نوع کلید مینیاتوری برای مدارهای روشنایی، مصارف خانگی و وسایل با جریان راه‌اندازی کم مناسب است. کلید مینیاتوری نوع B معمولاً در زمانی که جریان بین ۳ تا ۵ برابر جریان نامی افزایش یابد، مدار را قطع می‌کند.
کلید مینیاتوری نوع C
کلید مینیاتوری نوع C رایج‌ترین نوع در صنایع و ساختمان‌ها است. این مدل برای تجهیزاتی مانند موتورها، پمپ‌ها و سیستم‌های سرمایشی که در لحظه شروع به کار، جریان راه‌اندازی بالاتری دارند، استفاده می‌شود. عملکرد آن در محدوده ۵ تا ۱۰ برابر جریان نامی است.
کلید مینیاتوری نوع D
این مدل از کلید مینیاتوری مخصوص مدارهایی است که جریان راه‌اندازی بسیار بالا دارند؛ مانند ترانسفورماتورها، ماشین‌آلات صنعتی و موتورهای سنگین. کلید مینیاتوری نوع D در محدوده ۱۰ تا ۲۰ برابر جریان نامی عمل می‌کند.
کلید مینیاتوری نوع K
کلید مینیاتوری نوع K برای مدارهایی با بارهای القایی مانند موتورهای صنعتی طراحی شده و نسبت به نوع C عملکرد سریع‌تری دارد. این نوع از کلید مینیاتوری برای سیستم‌هایی که نیاز به حفاظت دقیق‌تر در برابر اضافه‌بار دارند، گزینه‌ای مناسب است.
کلید مینیاتوری نوع Z
کلید مینیاتوری نوع Z حساس‌ترین مدل بین انواع مختلف است. این نوع کلید مینیاتوری در جریان‌های بسیار کم (۲ تا ۳ برابر جریان نامی) مدار را قطع می‌کند و برای حفاظت از تجهیزات الکترونیکی حساس مانند سرورها، کامپیوترها و مدارات کنترلی به کار می‌رود.
در نتیجه، انتخاب نوع مناسب کلید مینیاتوری به نوع بار، شرایط مدار و میزان حساسیت تجهیزات بستگی دارد. آشنایی با این تفاوت‌ها به شما کمک می‌کند تا بهترین کلید مینیاتوری را برای کاربرد مورد نظر خود انتخاب کنید.
مزایای کلید مینیاتوری چیست؟
- حفاظت از مدار در برابر اتصال کوتاه و اضافه‌بار
- قطع خودکار جریان برق در مواقع بروز خطا
- افزایش ایمنی در سیستم‌های الکتریکی
- نصب آسان و قابلیت استفاده در تابلوهای برق مختلف
- قابلیت استفاده مجدد پس از قطع مدار (بدون نیاز به تعویض)
- اشغال فضای کم در تابلو برق
- طول عمر بالا و عملکرد مطمئن در شرایط مختلف
- تنوع در مدل‌ها و آمپراژها برای کاربردهای گوناگون
- تشخیص سریع خطا و واکنش آنی به افزایش جریان
- مقرون‌به‌صرفه بودن نسبت به فیوزهای قدیمی
- قابلیت ترکیب با تجهیزات حفاظتی دیگر مانند کلید نشت جریان

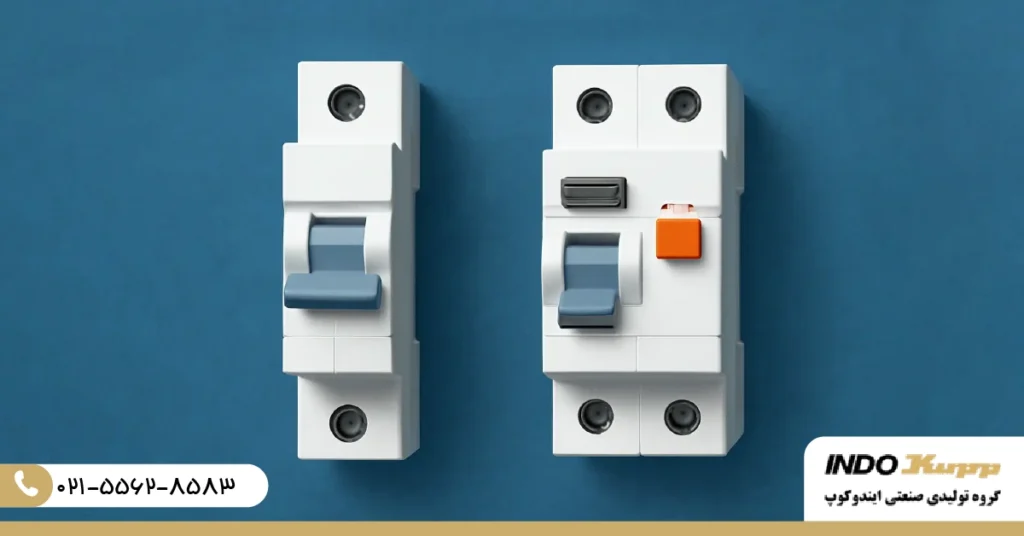

انواع کلید مینیاتوری بر اساس جریان
کلید مینیاتوری‌ها بر اساس ظرفیت جریان نامی (آمپراژ) به دسته‌های مختلفی تقسیم می‌شوند. هر نوع کلید مینیاتوری برای حفاظت از مدارهایی با شدت جریان مشخص طراحی شده است. انتخاب صحیح جریان کلید، نقش مهمی در ایمنی و عملکرد مدار دارد. به‌طور کلی، کلیدهای مینیاتوری بر اساس جریان در گروه‌های زیر عرضه می‌شوند:
🟡 کلید مینیاتوری ۶ آمپر← برای مدارهای روشنایی و مصرف‌کننده‌های کم‌قدرت خانگی
🟡 کلید مینیاتوری ۱۰ آمپر← مناسب برای مدارهای روشنایی معمولی و وسایل با مصرف متوسط
🟡 کلید مینیاتوری ۱۶ آمپر← پرکاربردترین مدل در تابلو برق منازل و ادارات
🟡 کلید مینیاتوری ۲۰ آمپر← برای مدار پریزها و تجهیزات برقی نیمه‌سنگین
🟡 کلید مینیاتوری ۲۵ آمپر← مناسب برای مدارهای صنعتی سبک و موتورهای کوچک
🟡 کلید مینیاتوری ۳۲ آمپر← برای دستگاه‌های صنعتی و سیستم‌های تهویه متوسط
🟡 کلید مینیاتوری ۴۰ آمپر← مخصوص مدارهایی با بار بالاتر یا تابلوهای صنعتی بزرگ
🟡 کلید مینیاتوری ۶۳ آمپر← قدرتمندترین نوع در رده مینیاتوری، مناسب برای تأسیسات بزرگ و تجهیزات صنعتی سنگین
انتخاب کلید مینیاتوری بر اساس جریان مناسب باید با توجه به نوع مصرف‌کننده، ظرفیت سیم‌کشی و شرایط مدار انجام شود تا حداکثر حفاظت و کارایی سیستم تضمین گردد.
چگونه بهترین کلید مینیاتوری را برای سیستم برقی خود انتخاب کنیم؟
برای انتخاب بهترین کلید مینیاتوری، باید چند عامل مهم را در نظر گرفت تا عملکرد مدار ایمن و پایدار باقی بماند. اولین مرحله، تعیین جریان نامی مدار است؛ یعنی میزان جریانی که مدار به طور عادی مصرف می‌کند. انتخاب کلید مینیاتوری با آمپراژ متناسب، از قطع بی‌مورد مدار یا آسیب به تجهیزات جلوگیری می‌کند.
در مرحله بعد، باید نوع کلید مینیاتوری (B، C، D، K یا Z) را متناسب با نوع بار انتخاب کرد. برای مثال، در مدارهای روشنایی از کلید مینیاتوری نوع B و در مدارهای موتوری یا صنعتی از کلید مینیاتوری نوع C یا D استفاده می‌شود.
عامل دیگر، قدرت قطع کلید مینیاتوری است که نشان می‌دهد کلید تا چه حد توانایی مقابله با جریان‌های لحظه‌ای بالا را دارد. در محیط‌های صنعتی یا شبکه‌های برق قوی، باید از کلید مینیاتوری با قدرت قطع بالاتر استفاده شود.
همچنین توجه به کیفیت ساخت، برند معتبر و استاندارد بودن کلید مینیاتوری اهمیت زیادی دارد، زیرا کلیدهای نامرغوب ممکن است در زمان بروز خطا عمل نکنند.
در نهایت، برای اطمینان از انتخاب درست، بهتر است با کارشناسان برق یا نمایندگی‌های معتبر گروه صنعتی ایندوکوپ مشورت کنید تا مناسب‌ترین کلید مینیاتوری را بر اساس شرایط مدار و نوع مصرف انتخاب نمایید.
تفاوت کلید مینیاتوری با فیوز
در سیستم‌های برق، هم کلید مینیاتوری و هم فیوز برای حفاظت مدار در برابر جریان‌های غیرمجاز به کار می‌روند، اما عملکرد و ویژگی‌های آن‌ها تفاوت‌های قابل توجهی دارد.
- قابلیت استفاده مجدد: کلید مینیاتوری پس از عمل کردن (قطع مدار) به‌راحتی قابل استفاده مجدد است، اما فیوز پس از سوختن باید تعویض شود. این موضوع باعث می‌شود کلید مینیاتوری گزینه‌ای اقتصادی‌تر و کاربردی‌تر باشد.
- سرعت عملکرد و دقت: کلید مینیاتوری با دقت و سرعت بیشتری نسبت به فیوز عمل می‌کند و در برابر اضافه‌بار یا اتصال کوتاه، مدار را به‌صورت خودکار و ایمن قطع می‌نماید.
- تشخیص خطا: در کلید مینیاتوری، با نگاه به وضعیت اهرم (ON/OFF) می‌توان به‌راحتی تشخیص داد که مدار قطع شده است، در حالی که در فیوز معمولاً باید آن را باز کرده و بررسی کرد تا متوجه سوختگی شوید.
- ایمنی و استاندارد: کلیدهای مینیاتوری طبق استانداردهای بین‌المللی طراحی می‌شوند و در برابر خطرات الکتریکی، محافظت مطمئن‌تری نسبت به فیوزهای قدیمی ارائه می‌دهند.
- کاربرد و انعطاف‌پذیری: کلید مینیاتوری در مدل‌ها، آمپراژها و تیپ‌های مختلف (B، C، D و …) عرضه می‌شود و برای انواع مدارهای خانگی و صنعتی قابل استفاده است، در حالی که فیوز کاربرد محدودی دارد.
به طور خلاصه، کلید مینیاتوری جایگزینی مدرن و هوشمند برای فیوزهای سنتی است که علاوه بر افزایش ایمنی، هزینه نگهداری و زمان تعمیرات را کاهش می‌دهد.
نتیجه گیری از مقاله کلید مینیاتوری
کلید مینیاتوری یکی از مهم‌ترین اجزای سیستم‌های الکتریکی است که نقش اساسی در حفاظت از مدارها، تجهیزات و مصرف‌کنندگان برقی ایفا می‌کند. این تجهیز با عملکرد دقیق خود در برابر اضافه‌بار و اتصال کوتاه، مانع از بروز خطرات احتمالی مانند آتش‌سوزی و آسیب به وسایل برقی می‌شود.
تنوع در انواع کلید مینیاتوری از نظر نوع عملکرد (B، C، D و …) و ظرفیت جریان، باعث شده تا بتوان از آن در کاربردهای خانگی، تجاری و صنعتی استفاده کرد. انتخاب درست کلید مینیاتوری با توجه به جریان مدار، نوع بار و شرایط محیطی، تضمین‌کننده ایمنی و کارایی سیستم برق است.
در نهایت، می‌توان گفت که استفاده از کلید مینیاتوری استاندارد و باکیفیت، یکی از الزامات اصلی در طراحی و اجرای هر سیستم برقی محسوب می‌شود. گروه صنعتی ایندوکوپ با تکیه بر تجربه، دانش فنی و تولید محصولات با استانداردهای بین‌المللی، انواع کلید مینیاتوری را متناسب با نیاز پروژه‌های مختلف ارائه می‌دهد تا امنیت، دوام و کیفیت در کنار هم تضمین شود.
